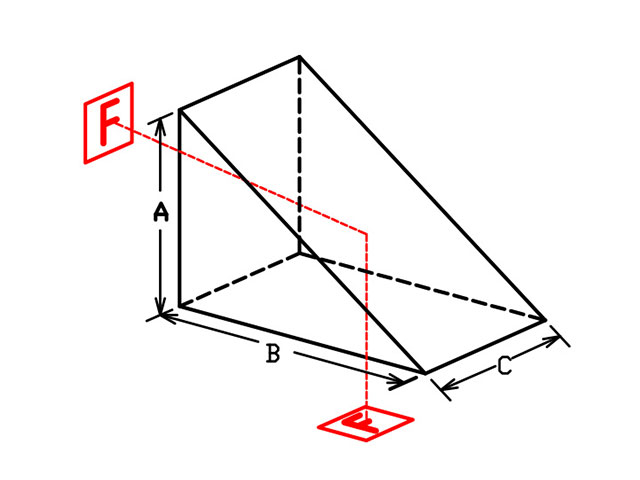

直角棱镜有 N-BK7,UVFS多种材料。基于全反射原理，直角棱镜可作为90°或180°反射镜，如下图的示意图所示。当光从棱镜直角面入射时，光线会在棱镜斜面上发生全内反射，并从另一个直角面出射，光束实现90°反射。当输入光从棱镜的斜面入射时，光会在直角面发生两次全反射，最后以平行于入射光束的方向从斜面出射，光路产生的180°反射，另外此时产生的180°偏转与光入射角度无关。
除标准的无增透膜版本外，如需增透膜版本棱镜或其他定制需求，请联系汉光技术支持。
规格：
材料： |
BK7 |
尺寸公差： |
+0.0, -0.2 mm |
通光孔径： |
>80% |
面型： |
λ /2 @633 nm |
表面质量： |
60-40 |
倒角： |
0.2mm 至 0.5mm |
镀膜： |
无 |
尺寸（mm） |
3分 |
1分 |
30 秒 |
A、B、C |
型号 |
型号 |
型号 |
A=B=C=5.0 |
RAP1101 |
RAP1201 |
RAP1301 |
A=B=C=10.0 |
RAP1102 |
RAP1202 |
RAP1302 |
A=B=C=12.7 |
RAP1103 |
RAP1203 |
RAP1303 |
A=B=C=15.0 |
RAP1104 |
RAP1204 |
RAP1304 |
A=B=C=20.0 |
RAP1105 |
RAP1205 |
RAP1305 |
A=B=C=25.4 |
RAP1106 |
RAP1206 |
RAP1306 |
A=B=C=30.0 |
RAP1107 |
RAP1207 |
RAP1307 |
注：反射面HR镀膜，输入、输出面AR镀膜可根据要求提供。
