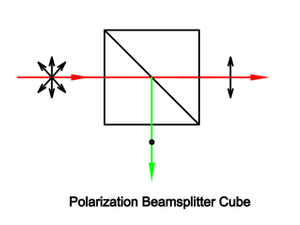

偏振分光棱镜能把入射的非偏振光分成两束垂直的线偏光。其中P偏光完全通过，而S偏光以45度角被反射，出射方向与P光成90度角。此偏振分光棱镜由一对高精度直角棱镜胶合而成，其中一个棱镜的斜边上镀有偏振分光介质膜。
规格：
材料： | K9或ZF玻璃；熔融石英 |
波长范围： | 350~2300nm |
尺寸公差： | +/-0.1mm |
表面质量： | 40/20 |
光束偏移： | <3' |
消光比： | >500:1~1000:1 （单波长） >300:1~500:1 （宽带） |
透射参数： | Tp>96%，Ts<1% |
反射参数： | Rs>99%，Rp<5% |
镀膜： | 胶合面镀PBS膜，所有直角面镀增透膜 |
标准镀膜波长： | 窄带：532、633、850、980、1064、1310、1550 nm 宽带：450-680、680-950、900-1200、1250-1570、1570-1620 nm |
标准PBS：
编号 | 消光比 | 尺寸（mm） |
PBS2005 | >500:1（单波长） >300:1（宽带） | 5 x 5 x 5 |
PBS2010 | 10 x 10 x 10 | |
PBS2015 | 15 x 15 x 15 | |
PBS2020 | 20 x 20 x 20 | |
PBS2025 | 25 x 25 x 25 |
它由两个紫外熔融石英直角棱镜组成。介电分光镜可以反射S偏振光，透过P偏振光。立方体的周围区域可以作为入射面，分离P偏振光和S偏振光。为了获得最佳的偏振性能，建议入射光从涂有偏振分光膜的棱镜的直角边缘入射（棱镜顶部有黑点表示其斜面涂有介质偏振膜）分离膜）。激光线偏振分光立方体的消光比Tp：Ts>3000：1，四个通面均镀有单波长设计的V型增透膜，反射率小于0.25%@设计波长。LBTEK提供10种设计波长可供选择，包括405 nm、532 nm、633 nm、780 nm、808 nm、830 nm、850 nm、1030 nm、1064 nm和1550 nm。
偏振分光棱镜顶部有黑点的棱镜表明其斜面镀有介质偏振分光膜，可以反射S偏振光，透过P偏振光。四周均可作为入射面，分离P偏振光和S偏振光。为了获得最佳的偏振性能，建议入射光从涂有偏振分光膜的棱镜的直角边缘入射。
1. 应用场景：光通信系统
在光通信系统中，偏振分光棱镜在操纵和管理光束方面发挥着至关重要的作用。通过反射、转向和旋转光束，该产品有助于有效的信号传输和偏振控制。此外，它还具有吸收特定波长光的能力，进一步增强了其在光通信系统中的实用性。
2. 应用场景：激光系统
偏振分光棱镜在激光系统中得到广泛应用。它能够有效地将激光束分成两个正交的偏振态，从而允许同时操纵两个偏振。此功能在需要精确偏振控制的激光系统中特别有用，例如研究实验室、医疗设备和工业激光加工。
3. 应用场景：光谱学和生物医学成像
在光谱学和生物医学成像应用中，偏振分光棱镜有助于分离和分析具有不同偏振态的光。通过反射或转移特定的偏振，它可以隔离所需的波长或偏振分量，以实现精确的测量和成像。该产品吸收某些波长的能力通过最大限度地减少不需要的光谱干扰，进一步增强了其在这些应用中的实用性。
4. 应用场景：光学计量和干涉测量
偏振分光棱镜广泛应用于光学计量和干涉测量系统。它有助于光束的精确分裂和重组，从而能够创建干涉图案以实现精确的距离和位移测量。其操纵偏振态的能力还可以补偿不需要的相位差，从而提高干涉测量的准确性和可靠性。
5. 应用场景：旋光测量和偏振分析
偏振测定和偏振分析应用在很大程度上依赖于偏振分光棱镜。该产品能够分离和分析具有不同偏振态的光，从而能够表征材料、测量双折射和确定偏振特性。其旋转和反射光束的能力可确保在广泛的研究、工业和科学应用中对偏振分量进行全面分析。
6. 应用场景：光学仪器及研究
在光学仪器和研究中，偏振分光棱镜是操纵光束的基本组件。其反射、转向和旋转功能能够精确控制偏振，促进光学系统的开发和优化。研究人员和工程师将该产品应用于各个领域，包括天文学、显微镜、光谱学和光学测试，以实现精确的测量、成像和分析。
