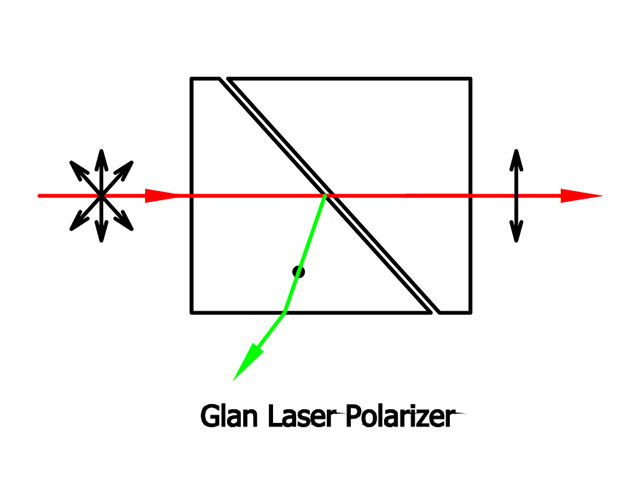

格兰激光棱镜偏光镜是由两个相同双折射材料的棱镜通过空气间隙组装而成。该偏振器是格兰泰勒类型的改进型，旨在减少棱镜连接处的反射损失。具有两个逸出窗的偏振器允许被拒绝的光束逸出偏振器，这使得它更适合高能激光器。
特征：
● 空气隙
● 接近布儒斯特角切割
● 高偏振度
● 长度短
● 宽波长范围
● 适合于大功率激光
规格：
材料： | a-BBO、方解石或 YVO4 |
波长范围： | BBO：200～3500 nm，方解石：350～2300 nm，YVO4：500～4000 nm |
消光比： | 方解石：<5x10-5；a-BBO:<5x10-6 ; YVO4 :<5x10-6 |
表面质量： | 20 / 10 |
平行度： | <1' |
光束偏移： | < 3' |
波前畸变： | λ/4@633nm |
损伤阈值： | >500MW/cm2 |
镀膜： | 单层 MgF2 |
镜框： | 硬铝，氧化发黑 |
1.a-BBO格兰激光棱镜
编号 | 波长范围 | 消光比 | 视场角 | 孔径a (毫米) | 外径 φd (毫米) | 长度（毫米） |
PGL1206 | 200-300nm | <5x10-6 | >6.0° | 6.0 | 15.0 | 29.0 |
PGL1208 | 8.0 | 25.4 | 31.0 |
PGL1210 | 10.0 | 25.4 | 31.0 |
PGL1212 | 12.7 | 25.4 | 38.6 |
PGL1215 | 15.0 | 30.0 | 48.9 |
PGL1306 | 300-700nm | <5x10-6 | >6.0° | 6.0 | 15.0 | 25.0 |
PGL1308 | 8.0 | 25.4 | 25.0 |
PGL1310 | 10.0 | 25.4 | 26.0 |
PGL1312 | 12.0 | 25.4 | 27.0 |
PGL1315 | 15.0 | 30.0 | 33.4 |
PGL1320 | 20.0 | 38.0 | 43.6 |
PGL1706 | 700-3000nm | <5x10-6 | >6.0° | 6.0 | 15.0 | 23.0 |
PGL1708 | 8.0 | 25.4 | 24.7 |
PGL1710 | 10.0 | 25.4 | 25.9 |
PGL1712 | 12.0 | 25.4 | 27.0 |
PGL1715 | 15.0 | 30.0 | 33.4 |
PGL1720 | 20.0 | 38.0 | 43.6 |
2. 方解石格兰激光棱镜
编号 | 波长范围 | 消光比 | 视场角 | 孔径a (毫米) | 外径 φd (毫米) | 长度（毫米） |
PGL2006 | 350～2300nm | <5x10-5 | ＞7.7° | 6.0 | 15.0 | 21.0 |
PGL2008 | 8.0 | 25.4 | 24.5 |
PGL2010 | 10.0 | 25.4 | 26.2 |
PGL2012 | 12.7 | 25.4 | 27.5 |
PGL2015 | 15.0 | 30.0 | 33.3 |
PGL2020 | 20.0 | 38.0 | 42.3 |
3. Yvo4格兰激光棱镜
编号 | 波长范围 | 消光比 | 视角场 | 孔径a (毫米) | 外径 φd (毫米) | 长度（毫米） |
PGL3006 | 500-4000nm | <5x10-6 | >6.5° | 6.0 | 15.0 | 18.0 |
PGL3008 | 8.0 | 25.4 | 20.0 |
PGL3010 | 10.0 | 25.4 | 23.0 |
PGL3012 | 12.7 | 25.4 | 25.0 |
PGL3015 | 15.0 | 30.0 | 26.0 |
PGL3020 | 20.0 | 38.0 | 29.0 |
